Электрозамки. Особенности работы, монтажа, применения

Содержание

Каким бы ни был надежным обычный механический замок, все же существует большое количество других потребностей и требований к входам в то или иное помещение. В частности, довольно часто в производственные, коммерческие и даже жилые зоны нужно иметь необходимость предоставлять доступ определенным категориям граждан или в конкретные временные промежутки. Специально для таких случаев используются системы контроля и управления доступом (СКУД). Основным запирающим устройством является электрозамок. В данной статье разберем, что это такое, какие существуют их виды и критерии выбора в зависимости от типа двери.

Электрозамки и их принцип работы

По своей сути электрозамок – это исполнительный элемент системы контроля и управления доступом (СКУД), предназначенный для того, чтобы предотвратить попадание в помещение посторонних лиц. В целом электрозамок почти ничем не отличается от обычного. Достаточно сказать, что электрозамки также бывают врезными и накладными, могут управляться нажимными или фиксированными ручками и открываться ключом. Большинство таких устройств имеют популярные размеры обычных механических замков – бексеты, межосевые расстояния, размеры планок. Основным отличием стал дополнительный способ управления.

Для работы электрической части к замку должен быть подведен источник питания, который с другой стороны подсоединяется к устройству управления. Такими устройствами могут быть различные элементы системы контроля доступа, с которыми человек взаимодействует, чтобы попасть в помещение: считыватель магнитных карт, биометрический датчик, кодонаборная клавиатура, брелок, кнопка или даже дистанционное управление смартфоном. Открытие или закрытие замка производится после подачи или выключения электрического тока. Это создает главное преимущество и причину, почему используются такие замки – они позволяют открывать двери дистанционно и без применения механического ключа.

Основное, что нужно знать о работе электрозамков в зависимости от подачи или снятия питания, это то, что они делятся на "нормально закрытые", "нормально открытые" и "универсальные"

1. Нормально закрытый. Разблокировка закрытого замка происходит при подаче электрического сигнала. При его отсутствии – замок закрыт.
2. Нормально открытый. При наличии электрического сигнала замок остается закрытым, а при остановке подачи – открывается.
3. Универсальный. У таких устройств есть переключатель, с помощью которого можно самостоятельно настроить нужный режим работы.

Виды и типы электрозамков

Электрозамки, как и их механические аналоги, имеют множество разновидностей. Разделяются замки как по способу монтажа, так и по принципу работы электрической и механической части. В каталоге интернет-магазина “Світ замків” представлены следующие категории этих устройств: электромеханические, электромагнитные, электроригельные и электромоторные.

К электромеханическим замкам можно отнести следующие:

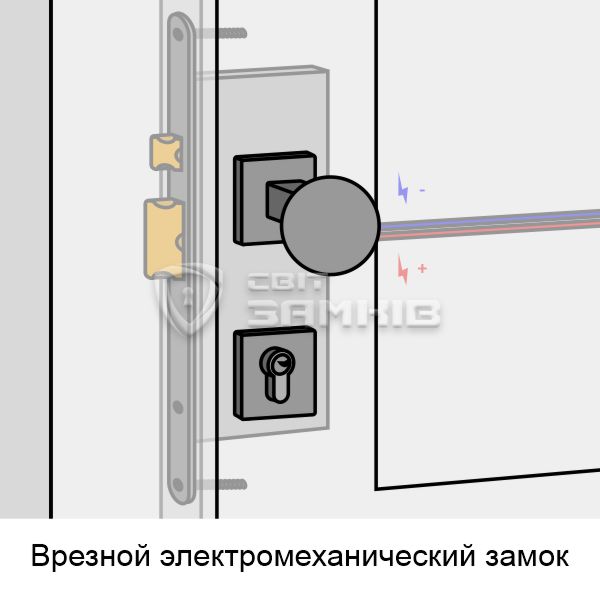

Электромеханические врезные замки. По аналогии с обычными механическими замками, в зависимости от конкретной модели, могут устанавливаться врезным методом в любой тип двери. Кроме управления электрическим импульсом, их можно открыть и механическим способом – с помощью ключа. Блокировка производится автоматически простым закрытием двери. Принцип работы сводится к следующему: на электромагнитную катушку в замке поступает напряжение, приводящее в действие фиксатор пружины. Она втягивает в корпус замка запорный ригель или язычок. Так происходит разблокировка дверей. При закрытии двери механизм электромеханического замка снова в автоматическом режиме производит ее блокировку.

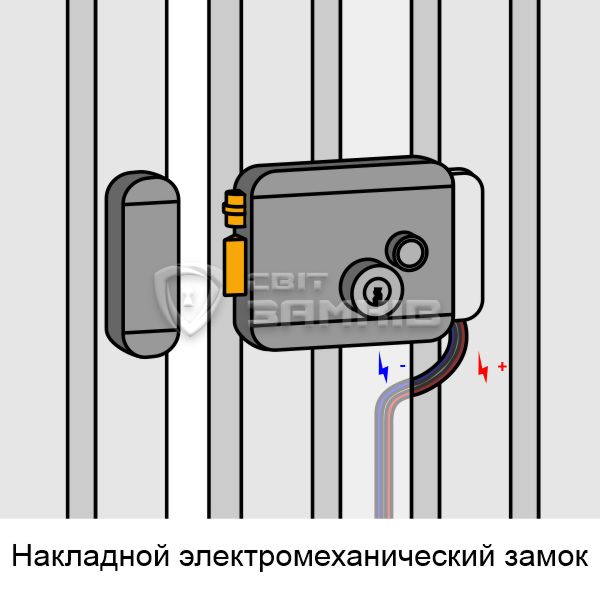

• Электромеханические накладные замки. Монтируются накладным способом с внутренней стороны двери. Изнутри обычно открываются с помощью встроенной механической кнопки. Снаружи – электрическим импульсом от устройства управления или механически ключом. Все электромеханические накладные замки имеют соленоид, при подаче электрического тока на который разблокируется фиксатор пружины. Она в свою очередь втягивает в корпус замка запорный ригель или язычок. Так происходит открывание. При закрытии двери механизм электромеханического замка снова в автоматическом режиме производит ее блокировку. Электромеханические накладные замки имеют некоторые особенности:
  1. В комплекте с каждым накладным замком идут две сердцевины, управляемые механическими ключами. Если через дверь или ворота есть возможность снаружи дотянуться до замка, тогда нужно устанавливать такой, который не имеет кнопки открывания на корпусе. При этом дистанционная кнопка открывания или другое управляющее устройство устанавливается в зоне, куда невозможно дотянуться. Кроме того, снаружи и изнутри такой замок всегда можно открыть ключом.
  2. Накладные электрозамки с установленной на внутренней части механической кнопкой подходят для цельных дверей. Такую кнопку с помощью сердцевины на внутренней стороне можно заблокировать в нажатом или отжатом состоянии. Это нужно для того, чтобы можно было зафиксировать замок в открытом состоянии для свободного прохода или, чтобы наоборот, заблокировать выход изнутри.
  3. Для установки электрозамков на уличные калитки и ворота следует выбирать модели, в которых корпус из нержавеющей или оцинкованной стали. Они не опасаются воды и значимых перепадов температуры.

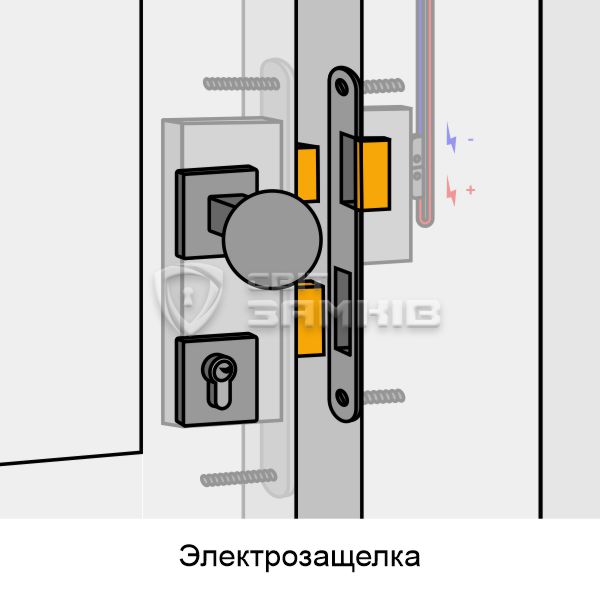

• Электрозащелки. Они устанавливаются в коробку двери на место обратных планок, куда входит язычок обычных механических замков. При подаче электрического импульса блокирующий лепесток электрозащелки разблокируется и позволяет открыть дверь без нажатия на ручку. Достаточно потянуть или толкнуть полотно. То есть электрозащелка блокирует язычок замка и освобождает его при подаче сигнала. При этом наружная ручка не должна управлять язычком. Она должна быть либо глухой, то есть не должна нажиматься, либо ручкой-скобой. Устанавливаются электрозащелки в основном врезным методом в коробку металлических, деревянных и металлопластиковых дверей.

  Основным управляющим элементом является электромагнитная катушка внутри корпуса, блокирующая поворотный элемент – лепесток. Кроме того, некоторые модели электрозащелок могут иметь дополнительные функции и переключатели. А именно:
  • Функция механической памяти (обозначается в названии буквой А) – после кратковременной подачи тока защелка остается открытой до открытия-закрытия двери. Затем устройство автоматически перейдет в режим фиксации.
  • Функция механической разблокировки (обозначается в названии буквой Е) – специальный рычаг на корпусе, переводящий электрозащелку в постоянно открытое состояние (режим свободного прохода без подачи напряжения)



  Электрические защелки, как и электромеханические замки, могут быть "нормально закрытыми" и "нормально открытыми". Если необходимо, чтобы при исчезновении напряжения в сети, дверь автоматически разблокировалась, тогда следует устанавливать "нормально открытые" электрозащелки. Они остаются заблокированными, пока на них подается ток. Обычно такие защелки устанавливаются на эвакуационные выходы и двери общественного пользования, которые должны быть немедленно разблокированы в случае пожарной тревоги.

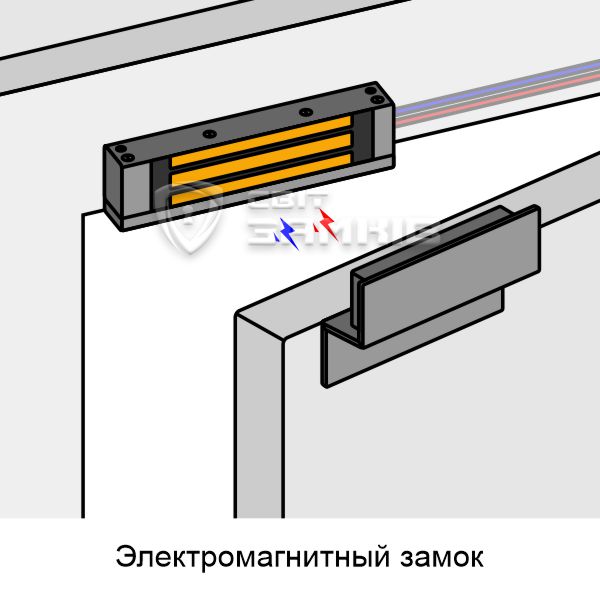

Кардинально другими по конструкции являются электромагнитные замки. Они состоят из основной части и ответной планки. Важен факт отсутствия каких-либо механических деталей, что значительно увеличивает срок службы таких замков. Основная часть представляет собой корпус с электромагнитом, устанавливаемым на раму двери. А обратная планка – это стальная пластина, которая прикручивается к полотну двери. Работа замка состоит в следующем: при подаче постоянного тока корпус замка примагничивает обратную планку. Сила удержания зависит от размера замка, то есть чем больше электромагнитная катушка расположена внутри – тем сильнее происходит примагничивание. При исчезновении питания замок отпускает планку и дверь становится открытой.

Для того, чтобы в момент примагничивания уменьшить шум от удара, на обратной планке обычно присутствует резиновая прокладка. Однако специалисты все равно рекомендуют обязательно устанавливать на дверное полотно доводчик. Он обеспечит плавное закрывание, что будет способствовать большему сроку эксплуатации как дверей, так и самого электромагнитного замка. Особенно это актуально для стеклянных полотен, где дотягивание без резких рывков и захлопываний критически важно для долговременной работы.

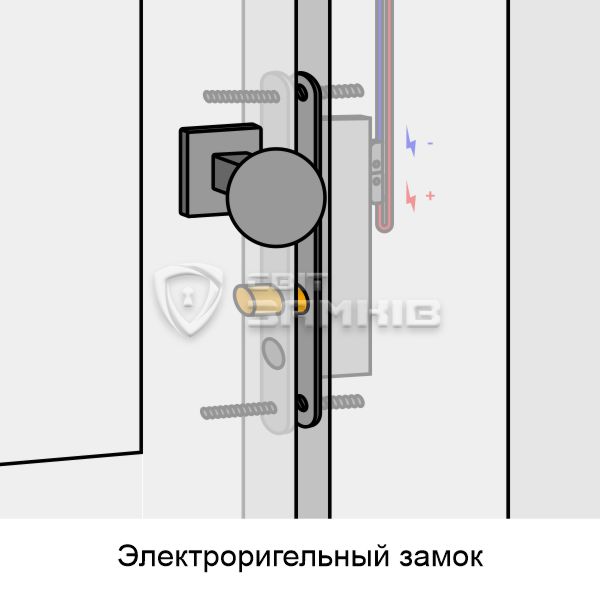

Следующий тип – электроригельные замки. Их принцип работы отличается от электромеханических, однако внутри используется похожая электромагнитная катушка. Она притягивает или выталкивает ригель в зависимости от типа замка. Большинство электроригельных замков "нормально открыты", то есть при отсутствии подачи тока они остаются в открытом состоянии. Чтобы дверь с таким замком была закрыта – на него постоянно нужно подавать напряжение. Однако есть и "нормально закрытые" электроригельные замки. И, чтобы можно было их разблокировать при отсутствии электричества, они имеют отверстие для установки обычной сердцевины, которая с помощью ключа управляет ригелем.

Все электроригельные замки комплектуются обратной планкой с обычным магнитом и имеют в своем корпусе геркон. При закрывании двери, когда замок приблизился к обратной планке, геркон реагирует на магнит и посылает сигнал, что необходимо выдвинуть ригель. Это и является основным отличием от электромеханических замков, где механический язычок является индикатором состояния закрытой двери и натягивает пружину ригеля. В электроригельном этим индикатором служит геркон под лицевой планкой замка и естественный магнит под обратной.

Устанавливаться такие замки могут как в полотно двери, так и в дверную раму, что упрощает протягивание кабелей. Поскольку эти запирающие устройства монтируются врезным способом – снаружи вообще отсутствуют какие-либо видимые части. Поэтому электроригельные замки могут использоваться в системах СКУД в качестве основного или дополнительного скрытого элемента запирания.

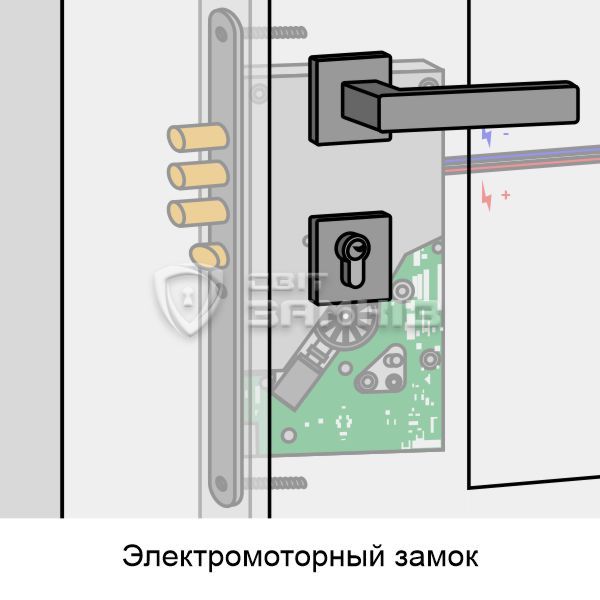

Вся сущность электромоторных замков кроется в названии. В отличие от других типов, в их конструкции содержится небольшой электрический двигатель, питающийся от постоянного тока. Он управляет массивными ригелями. Такие замки обычно большого размера и отличаются высокой стойкостью к излому. Чтобы управлять толстыми тяжелыми ригелями, уже недостаточно простого электромагнитного соленоида. Нужен полноценный электрический двигатель, хоть и малого размера. Из-за этого такого плана замки закрываются и открываются немного дольше других и издают небольшой шум при работе. Это обязательно нужно учитывать.

Особенности монтажа электрозамков

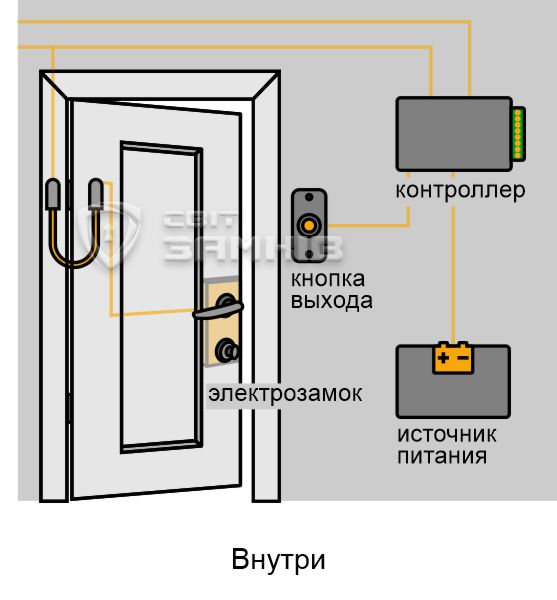

В отличие от простого механического замка для установки и правильной работы электрического запирающего устройства требуется дополнительное оборудование. Это обязательно нужно учитывать, поскольку материал двери и место установки напрямую влияет на тип замка, который Вам подойдет. Кроме запирающего устройства, минимально потребуется:

• Блок питания. Он подает ток на замок и трансформирует напряжение 220В в необходимые 12В или 24В.
• Контроллер. Это мозг системы контроля доступа. Он управляет электрозамком. Контроллер может быть отдельным устройством, устанавливаемым внутри помещения или быть встроенным во внешнее устройство считывания информации – кодовую панель, считыватель карт, биометрический сканер и т.д.

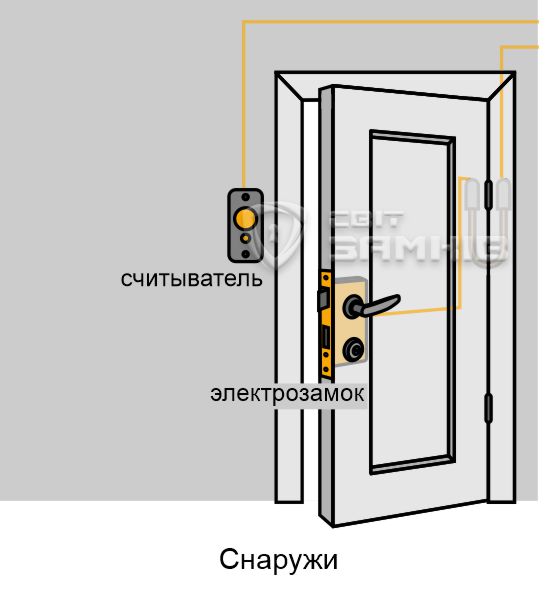

• Считыватель информации. Это устройство, с которым пользователь взаимодействует, чтобы попасть внутрь помещения. Например, считыватель карт и брелков, кодовая панель, пульт радиоуправления, сканер отпечатков пальцев или лица. Располагается на наружной стороне двери.
• Ручки для открывания дверей с обеих сторон.
• Дверной доводчик для автоматического закрывания после прохода пользователя.
• Дополнительно для удобства могут быть установлены домофон и кнопка дистанционного открывания.

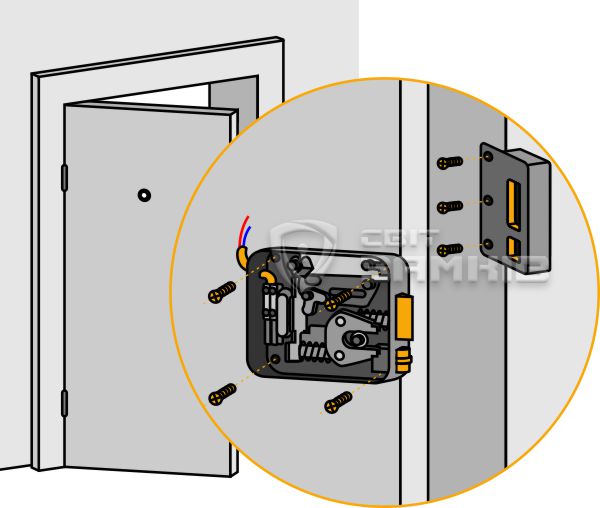

Монтаж и подключение электрической части выполняется согласно схемам, которые описаны в инструкциях к каждому замку. Доверить это лучше квалифицированному мастеру. Что касается монтажа самого замка, то приведем пример установки электромеханического накладного замка на металлической двери. Прежде всего нужно знать, что установка должна выполняться там, где нет вертикальных или поперечных ребер жесткости. Замок прикладывают к двери, обводят карандашом, отмечая места крепления. В них сверлятся отверстия. Замок фиксируют шурупами или болтами. Если планируется использовать шурупы, отверстия под них следует делать на 0,2 мм меньше их диаметра. Перед фиксацией нужно также высверлить сквозное отверстие под сердцевину.

Основные критерии выбора электрозамка

Выбор нужного электрозамка нужно начинать с анализа требований к системе контроля и управления доступом (СКУД). Только в зависимости от требований и возможностей конкретного входа в помещение возможно правильно осуществить выбор запирающего устройства. Приведем самые главные нюансы, которые важно знать:

• Основные задачи СКУД. К примеру, ограничение входа в подъезд, доступ в офис без ключа, дистанционное открывание калитки из домофона, усиление защиты дверей скрытым замком – это все разные задачи, требующие установки разных запирающих устройств.
• Материал и конструкция дверей: деревянные, металлические, металлопластиковые. Этот параметр влияет на возможность физической установки замка и протяжки кабеля к нему.
Частота открывания дверей. Некоторые замки предназначены для бытового использования, то есть 10-50 раз в день. А некоторые для коммерческого – сотни или тысячи открываний дверей в день.
• Наличие уже установленных механических замков. Часто нужно отталкиваться от того, что уже установлено на дверях, чтобы электрический замок не конфликтовал с механическим.
• Требования к безопасности: замок для межкомнатных офисных дверей и входной двери квартиры будет разным.
• Режим работы двери: к примеру, для противопожарных дверей важно, чтобы при срабатывании пожарной сигнализации и обесточивании объекта замок становился открытым. Поэтому для такого типа подойдут "нормально открытые" запирающие устройства.
• Место расположения двери и климатические условия: если дверь, калитка или ворота находятся на улице, то понятно, что нужно выбирать среди влагозащищенных моделей и работающих при значительном перепаде температур.

На основе этих данных можно точно выбрать правильный электрозамок. Дадим несколько советов по лучшему выбору в той или иной ситуации:

1. На двери с большим потоком людей следует устанавливать электромагнитные замки. Это могут быть торговые и офисные помещения, больницы, образовательные центры, гостиницы, подъезды и т.д. Отсутствие механических деталей значительно увеличивает срок эксплуатации запирающих устройств. Однако электромагнитные замки менее защищены, поскольку их сила ограничивается силой примагничивания обратной планки к корпусу. Если потянуть дверь большей силой, чем мощность замка, то ее можно будет открыть не используя никакой специальный инструмент.
2. Для входной двери в квартиру или объект с повышенными требованиями безопасности лучше использовать электромеханические или электромоторные замки. Они более крепкие к вандальному излому по сравнению с другими типами замков, поскольку в своем корпусе имеют толстые ригели. Преимуществом является возможность с помощью ключа открыть дверь в случае отключения электроэнергии.
3. Для легких деревянных и металлопластиковых полотен лучше не использовать электромагнитные замки, поскольку со временем это приведет к "выкручиванию" дверей и их плохому закрыванию. Лучшим вариантом в таком случае станет использование электроригельных замков или электрозащелок.
4. Накладные электрозамки лучше использовать в тех случаях, где целесообразнее монтировать замок именно таким способом. Чаще всего это может быть востребовано в наружных металлических гаражных дверях, распашных механических и автоматических воротах, уличных калитках и дверях технических помещений. Накладные электромеханические замки используют в основном там, где они не портят внешний вид полотен.
5. Электрозащелки лучше всего ставить в тех случаях, когда уже установлен хороший механический замок. Или, если нет возможности протянуть кабель через полотно двери. Установка электрозащелки - один из самых простых способов оборудовать существующую дверь электрозамком с минимальными вмешательствами в конструкцию.
6. Аналогично если в полотне уже есть надежный механический замок, то в качестве вспомогательного элемента для СКУД может служить электроригельный замок. Он может быть установлен как в полотне, так и в дверной коробке. Большая сила на перелом ригеля, достигающая 2000 кг, обеспечит высокую эффективность против вандальных методов взлома. Кроме того, врезной метод установки этого замка позволяет делать его скрытым, без каких-либо внешних признаков присутствия.
